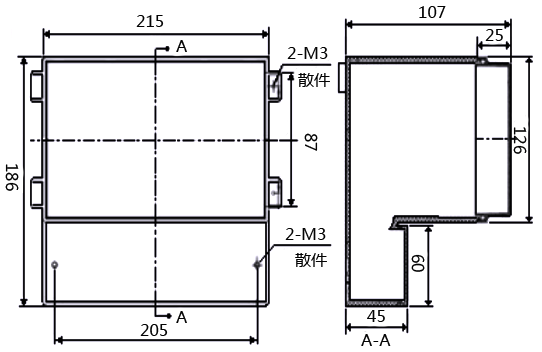

經濟型分體式超聲波液位計控制表尺寸


經濟型分體超聲波液位計接線圖
用螺絲刀逆時針擰開控制表下部蓋板即可看見儀表的接線板，如下圖所示：



接線柱說明：
①L/+和N/-：接電源AC220V或DC24
②SPDT1、SPDT2、SPDT3和SPDT4：開關量報警輸出；SPDT1為第一繼電器報警輸出；SPDT2為第二繼電器報警輸出；SPDT3為第三繼電器報警輸出；SPDT4為第四繼電器報警輸出。
③RS485：RS485通訊接線柱；
④4-20mA：OUT1為第一路4-20mA輸出，OUT2為第二路4-20mA輸出；“+”為輸出正極，“-”為輸出負極。
⑤TPS01：溫度傳感器接線柱；VCC接溫度傳感器紅線，DIO接溫度傳感黃線，GND溫度傳感接黑線。
⑥XPS01和XPS02：換能器1和換能器2接線柱；“XPS01+”接1#換能器高頻線，“XPS01-”接1#換能器屏蔽線；“XPS02+”接2#換能器高頻線，“XPS02-”接2#換能器屏蔽線。

控制表按鍵說明
控制表鍵盤由4個鍵組成，按擊按鍵，儀表進入參數設置狀態。
[Mode]鍵：模式鍵。在儀表正常工作時，用“感應筆”點擊該鍵可進入參數設置菜單；在菜單中，用“感應筆”點擊該鍵，則可退出本級菜單，退回到上一級菜單。
[▲]鍵：上翻鍵和加法鍵。在菜單中，該鍵做上翻鍵用；在更改數據時，該鍵做加法鍵用。
[▼]鍵：下翻鍵和減法鍵。在菜單中，該鍵做下翻鍵用；在更改數據時，該鍵做減法鍵用。
[OK]：確認鍵和移位鍵。在菜單中，該鍵做確認鍵用；在更改數據時做后移鍵用。
