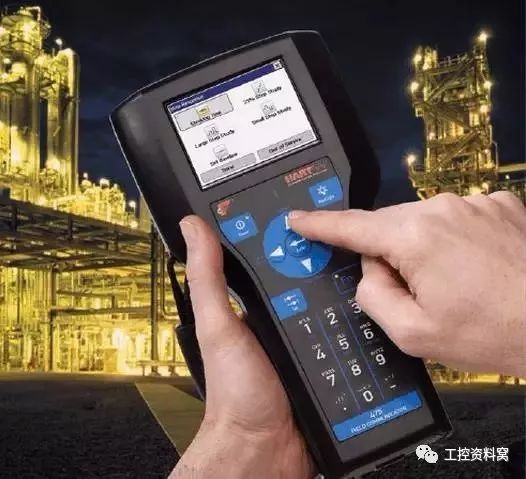

HART手操器:HART(HighwayAddressableRemoteTransducer)，可尋址遠程傳感器高速通道的開放通信協議，是一種用于現場智能儀表和控制室設備之間的通信協議。使用它幾乎可用來完成所有的現場儀表檢修調試工作，包括故障診斷，日常檢修，開車調試，校準等。

你是怎樣用HART475配置壓力變送器的？

先看看小編總結的吧：

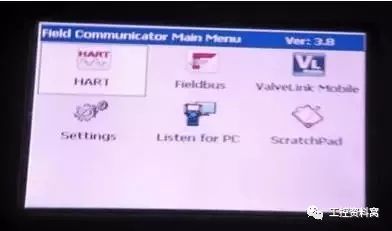

1.開機，將手操器與儀表連接，選擇HART

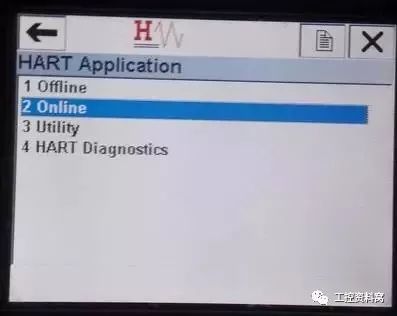

2.通訊成功以后，選擇Online（在線）

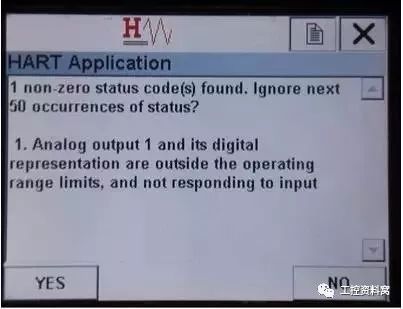

當出現以下文字時，不要慌張，點YES就行

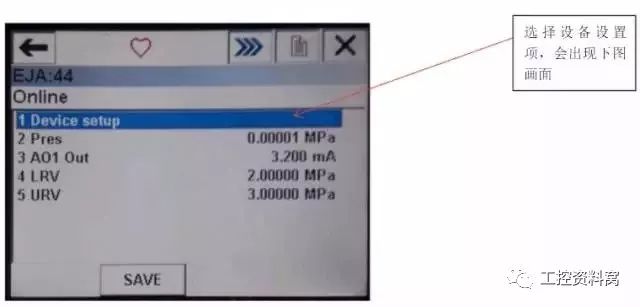

3.具體操作，以川儀（EJA）為例。

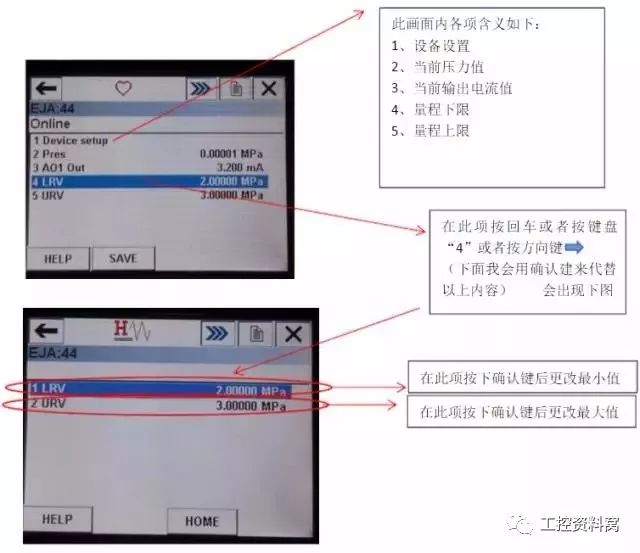

改量程

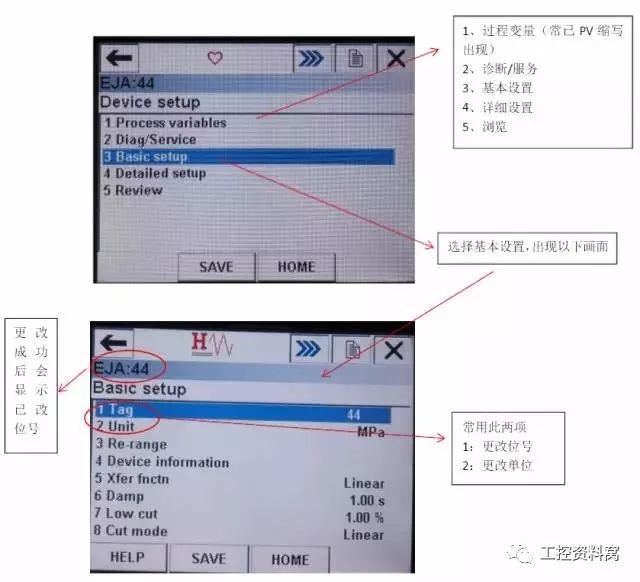

改位號、改單位

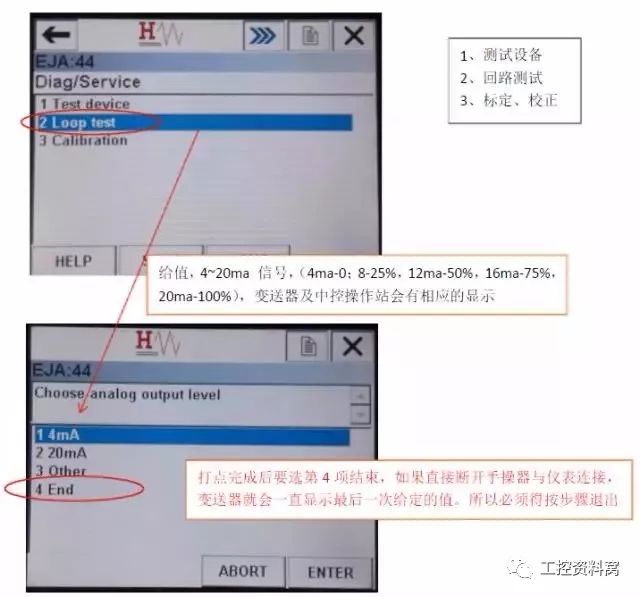

回路測試（打點）

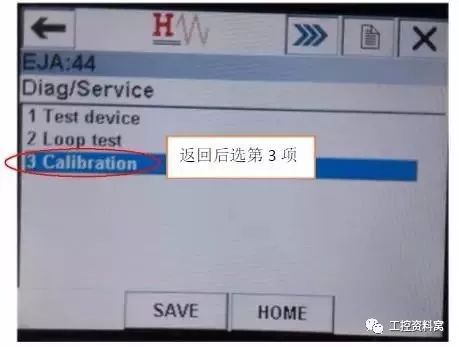

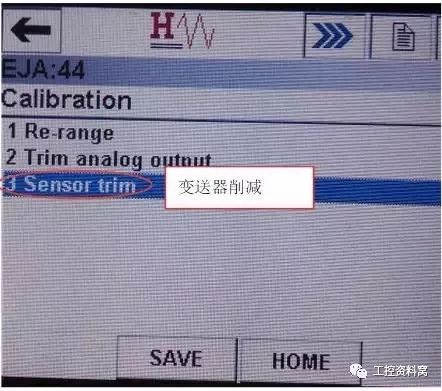

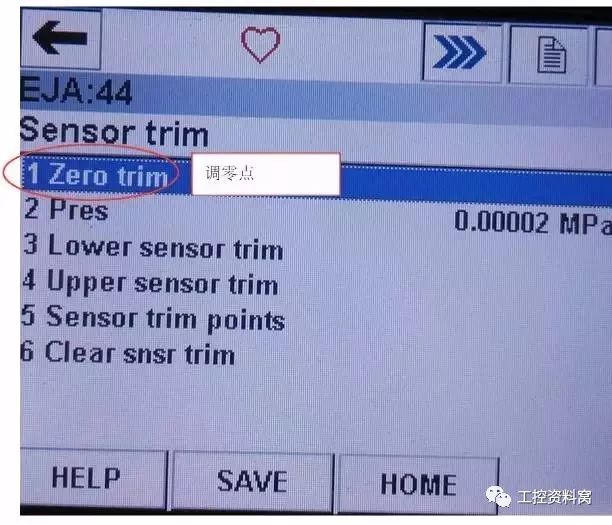

調零點

PS：在更改完數據后要選“SEND”發送給變送器

HART475圖形圖像都說明了啥

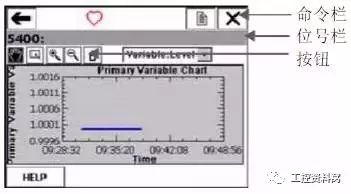

現場通訊器屏幕布局

常用按鈕

使用下列按鈕，可修改窗口上曲線圖和圖表的（以艾默生HART475為例）

平移，

區域縮放，

放大，

縮小，

重置，

下拉列表，

圖形選項圖像

圖像是設備的全屏幕照片。圖像可包含標識和多種圖形，如容器。要查看圖像，選擇菜單中的圖像或繪圖標簽。顯示全屏幕圖像。要返回菜單視圖，按任何鍵或觸擊觸摸屏。

一些圖像具有鏈接，可以運行方法或查看附加菜單。如果圖像具有鏈接，將在菜單中的圖像或繪圖標記旁出現箭頭。當打開圖像后，使用向左鍵返回菜單、或按任意鍵啟動方法或與圖像或圖紙關聯的附加菜單。如果鏈接未與圖像關聯，按任意鍵返回菜單。

圖像示例

圖表

圖表顯示不同時期變量的圖形視圖。圖表有四種主要類型：

•帶狀/掃描/范圍–顯示變量數據，x軸為時間。

帶狀圖表持續更新圖表，從右向左滾動。

掃描圖表從左向右描繪窗口，并再此從左到右描繪窗口，覆蓋最舊的數據。豎線用于分隔新舊數據。當數據到達屏幕的右邊緣，數據會從屏幕左邊緣繪圖，且x軸更新。

范圍圖表從左到右繪制窗口。當數據到達屏幕右邊緣，屏幕清空，且x軸更新。

•橫條–從左到右以條狀顯示數據。

•縱條–從下到上以條狀顯示數據。

•儀表盤–顯示儀表盤圖表，與模擬汽車速度計相似

帶狀/掃描/范圍圖表

帶狀/掃描/范圍圖表將設備數據編排為折線圖，延時顯示設備數據。顯示的標簽和軸均由設備生產商決定。使用下拉菜單選擇需要高亮顯示的變量。選擇的變量將顯示為一條純色的粗線。

其他變量共享相同的源或相同的y-軸，在圖表中顯示為多色的細線。沒有與選中的變量共享相同軸的變量顯示為彩色虛線。顏色顯示由設備描述決定，可能因設備不同有所變化。

豎線可能在圖表中顯示，以區分新舊數據。新數據顯示時，豎線增長。對于掃描和范圍圖表，平移、放大、縮小和重置效果僅對y-軸有效。顯示在x軸上的時間與圖表開始的時間相同。

橫條圖表

橫條圖表從左到右將設備數據編排入條中，并隨時間變化。使用下拉菜單選擇您需要高亮顯示的變量。如果在下拉菜單中選擇的選項定義了多個變量，則可能出現附加橫條。

從下拉菜單中選擇的變量顯示為彩色，并在其末端有一個黑點。顏色顯示取決于設備描述，可能因設備不同有所變化。顯示的標簽和軸均由設備生產商決定。

縱條圖表

縱條圖表從下到上將設備數據編排入條中，并隨時間變化。使用下拉菜單選擇您需要高亮顯示的變量。如果您在下拉菜單中選擇的選項定義了多個變量，則可能出現附加縱條。

從下拉菜單中選擇的變量顯示為彩色，并在其末端有一個黑點。顏色顯示由設備描述決定，可能因設備不同有所變化。顯示的標簽和軸均由設備生產商決定。

儀表盤圖表

儀表盤圖表將設備數據編排入類似于模擬汽車速度計的視圖中，并隨時間變化描繪設備數據。使用下拉菜單選擇您需要高亮顯示的變量。如果在下拉菜單中選擇的選項定義了多個變量，則可能出現附加儀表盤指針。

從下拉菜單中選擇的變量顯示為彩色長指針，而其他變量顯示為彩色短指針。顏色顯示由設備描述決定，可能因設備不同有所變化。每個儀表盤圖表最多僅有三個變量。顯示的標簽和軸均由設備生產商決定。

曲線圖

曲線圖是設備信息的快照線性圖。使用下拉菜單選擇您需要高亮顯示的變量。如果在下拉菜單中選擇的選項定義了多個變量，則可能出現附加變量。

從下拉菜單中選擇的變量，將顯示為一條純色粗線，而其他具有相同Y-軸的變量顯示為彩色細線。顏色顯示取決于設備描述，可能因設備不同有所變化。沒有與選中的變量共享相同Y-軸的變量顯示為彩色虛線。顯示的標簽和軸均由設備生產商決定。

可能還在一些變量上看到了方形或三角的符號。這些顯示了指示曲線圖中重要數據的關鍵點。如果曲線圖中有七個以上的變量，將用“+”符號顯示關鍵點。

HART475手操遇到問題怎么辦？

1.有網友反映在使用HART475手操中常見的問題就是怕沒電？

可不要因為這個小問題影響你的工作啊，使用前一定要檢查手操器的電量??！

檢查剩余電量（不知道這個方法是不是適用您的工具呢？）

按下電池左下側的充電指示按鈕，可查看剩余電量。當按下再釋放按鈕后，按鈕上方的指示燈將緩慢點亮，以顯示剩余電量。每個指示燈代表20%的電量。當所有指示燈點亮時，表明電池已充滿電。

2.HART475手操器開不開機怎么辦？

在使用過程中如果出現開不了機，即無法啟動現場通訊器，首先檢查電池。如若電池有電還是啟動不了，則有可能是現場通訊器的開關鍵已損壞。（注意：在使用過程當中請不要用堅硬的東西去觸碰現場通訊器的按鍵貼膜，以免造成損壞。）

3.HART475手操器通訊不上或通訊中斷怎么辦？

若出現通訊不上，首先檢查HART回路中現場設備的電流和電壓。幾乎所有的現場設備都至少需要4mA和12VDC以維持正常運行。

檢查回路中的阻抗，看回路中是否接入了250歐姆的外部阻抗。接入250歐姆電阻，將引線接入250歐姆電阻的兩端。再查看通訊是否正常。

檢查接線端子和HART通訊線纜是否損壞。

HART通訊受到控制系統的干擾。此時停止控制系統中的HART通訊，確認現場設備和通訊器之間的通訊。
